Вкладка «Инфраструктур໶

Создание узла¶

В общем списке на панели управления кнопкой «Создать узел» открываем мастер окно создания. Следуйте указаниям на страницах мастера, указывая подходящие параметры:

Информация об узле¶

Окно создания узла

• Имя узла - Имя узла. Поле обязательно к заполнению;

• Наименование - Наименование узла. Поле необязательно к заполнению;

• Режим - Режим работы узла. Возможные значения:

  • Выведен;
  • Включен;
  • Выключен;
  • Аварийный;
  • Резервный.

  Поле обязательно к заполнению;

• Всего vCPU - Количество виртуальных процессоров узла;

• Общий объем ОЗУ - Объем оперативной памяти узла в МБ;

• Диск - Объем локального диска в ГБ;

• Описание - Краткое описание узла;

• Активен - Флаг определяет состояние узла после создания.

Дополнительные атрибуты¶

Окно создания узла

• Номер дата-центра - Любое целое число от 0 до 99;
• Номер ряда стоек - Любое целое число от 0 до 99;
• Номер стойки - Любое целое число от 0 до 99;
• Место в стойке - Любое целое число от 0 до 99;
• Инвентарный номер - Символьная строка, размер 128 символов;
• CPU benchmark - Пользовательское значение теста производительности для ЦП. Поле имеет ограничение в 255 символов.

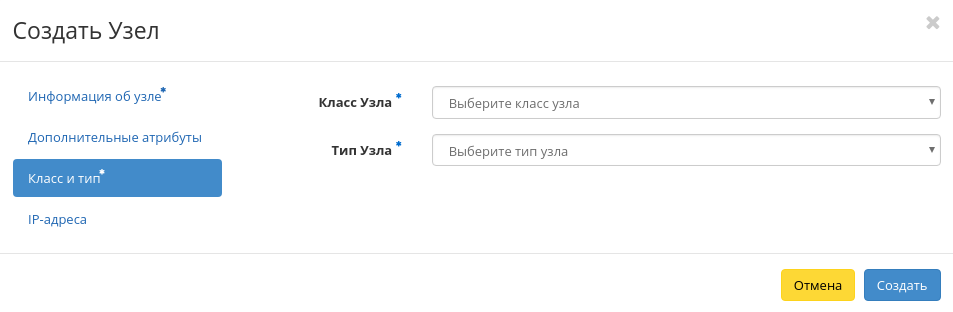

Класс и тип¶

Окно создания узла

• Класс узла - Выберите класс узла;
• Тип узла - Выберите тип узла.

IP-адреса¶

Окно создания узла

• IP-адреса - Выберите IP-адреса из перечня доступных.

Следуйте указаниям на страницах мастера, выбирая необходимые параметры. Завершаем процедуру создания кнопкой «Создать». После чего корректно созданный узел отобразится в общем списке. В противном случае система вернет Вас в окно мастера с указанием причин невозможности его создания.

Примечание

При создании узла по умолчанию включен DCC. Для выключения режима воспользуйтесь функцией «Выключение DCC».

Настройка мониторинга¶

Позволяет интегрировать все узлы облака с системой мониторинга Zabbix. Доступна в общем списке всех узлов. После вызова действия необходимо задать логин и пароль нового пользователя в Zabbix:

Окно настройки мониторинга

Подтвердите введенные учетные данные и нажмите на кнопку «Настроить». Дождитесь сообщения об успешном добавлении пользователя. В случае ошибки Вам будет выведено сообщение с указанием причины неудачного добавления.

После добавления нового пользователя для узлов облака становятся доступны шаблоны мониторинга Zabbix. Настроить шаблоны можно при помощи функции «Управление шаблонами».

Включение и выключение DCC¶

По умолчанию для всех узлов задействован механизм DCC, который позволяет использовать режим динамического конфигурирования компонентов на узлах. Для отключения в общем списке всех узлов выберите необходимый узел, для которого DCC включен, и нажмите «Выключить DCC». Для включения выберите необходимый узел, для которого DCC не включен, и нажмите «Включить DCC». По завершению действий выводятся уведомления об успешном включении или отключении DCC.

Также действия доступны для группы узлов.

Включение и выключение SNMP¶

Включение параметра позволяет задействовать на узле механизм SNMP. В общем списке всех узлов выберите необходимый узел, для которого SNMP не включен, и нажмите «Включить SNMP». Для отключения выберите необходимый узел, для которого SNMP включен, и нажмите «Выключить SNMP». По завершению действий выводятся уведомления об успешном включении или отключении SNMP.

Также действия доступны для группы узлов.

Обновление системы¶

Предоставляет возможность запускать обновление системы на вычислительном узле. Действие доступно в общем списке и во вкладке с детальной информацией. Можно выполнить в отношении одного узла или группы узлов. Выберите необходимый узел или группу узлов и вызовите действие «Обновление системы»:

Окно подтверждения обновления системы узла

Подтвердите запуск обновления системы.

Редактирование узла¶

Функция позволяет редактировать параметры выбранного узла. Доступна в общем списке всех узлов. Можно выполнить в отношении одного узла или группы узлов. Выберите необходимый узел или группу узлов и вызовите действие «Редактировать узел(ы)». В открывшемся окне отредактируйте необходимые параметры:

Информация об узле¶

Окно редактирования узла

• Имя узла - Имя узла. Поле не редактируемое;

  Примечание

  Не отображается при групповом редактировании узлов.

• Наименование - Наименование узла. Поле необязательно к заполнению;

• Режим - Режим работы узла. Возможные значения:

  • Выведен;
  • Включен;
  • Выключен;
  • Аварийный;
  • Резервный.

  Поле обязательно к заполнению;

• Всего vCPU - Количество виртуальных процессоров узла;

• Общий объем ОЗУ - Объем оперативной памяти узла в МБ;

• Диск - Объем локального диска в ГБ;

• Описание - Краткое описание узла;

• Активен - Флаг определяет состояние узла после создания.

Дополнительные атрибуты¶

Окно редактирования узла

• Номер дата-центра - Любое целое число от 0 до 99;

• Номер ряда стоек - Любое целое число от 0 до 99;

• Номер стойки - Любое целое число от 0 до 99;

• Место в стойке - Любое целое число от 0 до 99;

• Инвентарный номер - Символьная строка, размер 128 символов;

  Важно

  При групповом редактировании указанный инвентарный номер будет задан для всех выбранных узлов.

• CPU benchmark - Пользовательское значение теста производительности для ЦП. Поле имеет ограничение в 255 символов.

Класс и тип¶

Окно редактирования узла

• Класс узла - Выберите класс узла;
• Тип узла - Выберите тип узла.

IP-адреса¶

Примечание

Не отображается при групповом редактировании узлов.

Окно редактирования узла

• IP-адреса - Выберите IP-адреса из перечня доступных.

Завершаем процедуру кнопкой подтверждения.

Управление перенаправлением логов¶

Функция дает возможность перенаправлять файлы логирования на указанный узел. Доступна в общем списке и во вкладке с детальной информацией. Можно выполнить в отношении одного узла или группы узлов. Выберите необходимый узел или группу узлов и вызовите действие «Управление перенаправлением логов»:

Окно управления перенаправлением логов

Для включения перенаправления активируйте соответствующий флаг и введите IP-адрес или имя хоста сервера, который будет принимать файлы логирования.

Завершите процедуру кнопкой «Отправить».

Управление режимом эмуляции CPU¶

Позволяет настраивать тип эмулируемой модели процессора. Действие доступно в общем списке и во вкладке с детальной информацией. Можно выполнить в отношении одного узла или группы узлов. Выберите необходимый узел или группу узлов и вызовите действие «Управление режимом эмуляции CPU»:

Окно управления режимом эмуляции CPU

В открывшемся окне выберите один из режимов:

• Host-passthrough - эмулируется полный набор инструкций процессора узла кластера;
• Host-model - эмулируется набор инструкций семейства процессоров, к которому принадлежит процессор узла кластера;
• Custom - эмулируется поддерживаемая модель процессора, заданная пользователем.

Примечание

При выборе режима Custom появится дополнительное поле «Модель CPU»:

Окно управления режимом эмуляции CPU при выборе режима Custom

Наименование модели CPU не должно включать в себя кириллические и специальные символы, а также пробелы. Поле обязательно к заполнению, максимальная длина не должна превышать 35 символов.

Завершите процедуру кнопкой «Отправить».

Управление шаблонами¶

Функция доступна в общем списке и во вкладке с детальной информацией. Позволяет управлять шаблонами системы мониторинга Zabbix. Можно выполнить в отношении одного узла или группы узлов. Выберите необходимый узел или группу узлов и вызовите действие «Управление шаблонами»:

Окно управления шаблонами

В окне настраивается необходимый набор шаблонов мониторинга Zabbix, после сохранения мониторинг будет производиться по выбранным шаблонам.

Завершите процедуру кнопкой «Сохранить».

Создание класса узла¶

Создание класса узла осуществляется на панели управления списком, кнопкой «Добавить класс узла».

Окно создания класса узла

В открывшемся окне укажите имя класса.

Созданный класс не содержит типы узлов, для их добавления воспользуйтесь функцией «Создать тип узла».

Изменение класса узла¶

Функция позволяет редактировать параметры выбранного класса. Доступна в общем списке. После вызова действия в открывшемся окне задайте необходимые параметры:

Окно изменения параметров класса узла

Завершите процедуру кнопкой подтверждения.

Создание типа узла¶

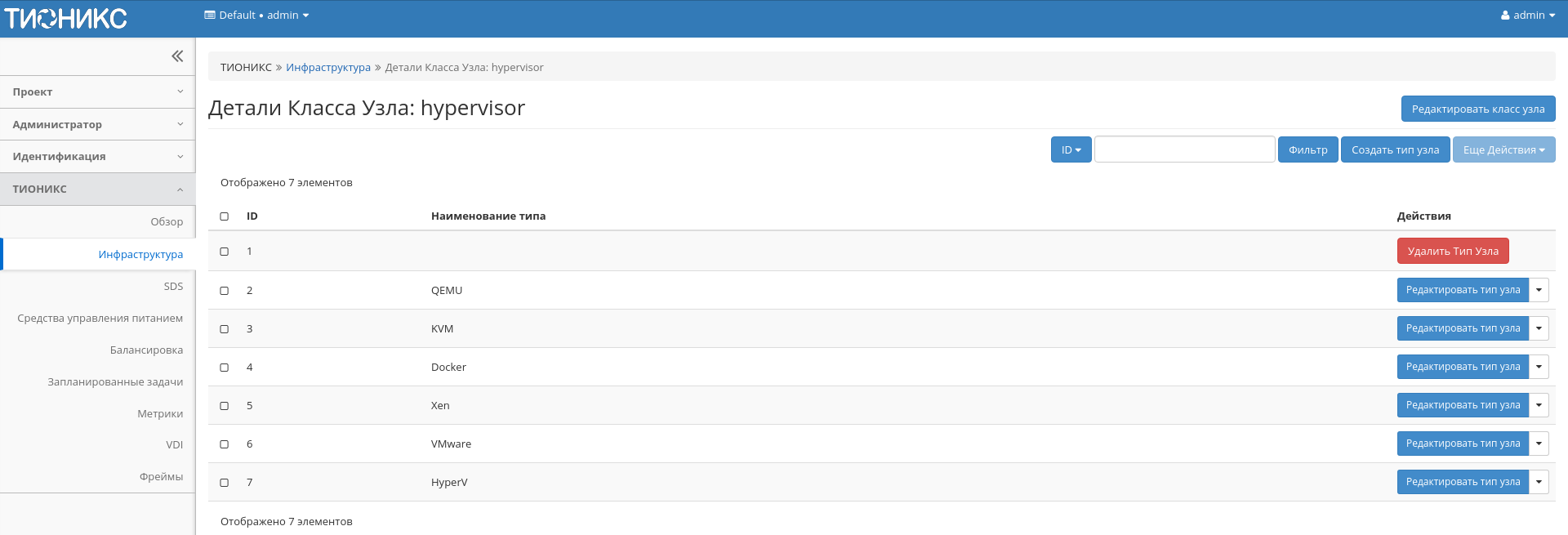

Создание типа узла осуществляется во внутренней вкладке «Детали класса узла», кнопкой «Создать тип узла».

Окно создания типа узла

В открывшемся окне укажите имя типа.

Изменение типа узла¶

Функция позволяет редактировать параметры выбранного типа. Доступна во внутренней вкладке «Детали класса узла». После вызова действия в открывшемся окне задайте необходимые параметры:

Окно изменения параметров типа узла

Завершите процедуру кнопкой подтверждения.

Создание хранилища¶

Создание хранилища проверки доступности осуществляется на панели управления списком, кнопкой «Создать хранилище». После вызова действия в открывшемся окне задайте необходимые параметры:

Окно создания хранилища

• Имя - Наименование хранилища проверки доступности. Поле обязательно к заполнению и должно быть уникальным;
• Путь для вычислительного узла - Директория хранилища проверки доступности для вычислительного узла. Поле обязательно к заполнению;
• Путь для контроллера - Директория хранилища проверки доступности для контроллера. Поле обязательно к заполнению.

Завершите процедуру создания кнопкой «Создать хранилище проверки доступности».

Изменение хранилища¶

Функция позволяет редактировать параметры выбранного хранилища проверки доступности. Доступна в общем списке. После вызова действия в открывшемся окне задайте необходимые параметры:

Окно изменения параметров хранилища

• Имя - Наименование хранилища проверки доступности. Поле обязательно к заполнению и должно быть уникальным;
• Путь для вычислительного узла - Директория хранилища проверки доступности для вычислительного узла. Поле обязательно к заполнению;
• Путь для контроллера - Директория хранилища проверки доступности для контроллера. Поле обязательно к заполнению.

Завершите процедуру создания кнопкой «Редактировать хранилище проверки доступности».

Назначение на гипервизоры¶

Позволяет назначить выбранное хранилище на необходимые гипервизоры. Действие применимо как для одного, так и для нескольких хранилищ. Доступно в общем списке и во вкладке с детальной информацией:

Окно назначения хранилища на гипервизоры

В открывшемся окне исходя из необходимости добавьте или удалите гипервизоры и сохраните изменения кнопкой «Сохранить».
