Вкладка «Виртуальные машины»

Отвечает за работу с виртуальными машинами. Списком представлены все доступные виртуальные машины:

../../../../../../_images/admin_instances.png

Список виртуальных машин

Списком представлена следующая информация:
Наименование поля Описание
Проект Проект, которому принадлежит виртуальная машина.
Имя Имя виртуальной машины, присваивается пользователем при создании. Также изменяется в общем списке и является ссылкой для перехода к детальной информации о конкретной виртуальной машине.
Имя узла Имя гипервизора виртуальной машины.
Наименование Наименование гипервизора виртуальной машины.
Тип

Тип виртуальной машины, задается автоматически при создании машины. Различаются:

  • Typical (Типовая);
  • VDI;
  • Baremetal.
IP-адрес Локальный IP-адрес виртуальной машины присваивается системой автоматически на этапе создания виртуальной машины.
Задача Отображение выполнения поставленной для виртуальной машины задачи. Задача может быть поставлена как системой, так и пользователем. Например, создание, архивирование, выключение и т.д.
Статус Состояние машины, определяемое службами Openstack.
Питание

Состояние питания виртуальной машины. Возможные значения:

  • Неизвестно;
  • Включено;
  • Заблокировано;
  • На паузе;
  • Отключено;
  • Выключено;
  • Сбой;
  • Приостановлено;
  • Неисправно;
  • В процессе создания.

Для списка виртуальных машин доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Фильтрация производится по следующим параметрам:

  • Проект - Наименование проекта виртуальной машины. Допустим неполный ввод;
  • Имя - Наименование виртуальной машины. Допустим неполный ввод;
  • Имя узла - Имя гипервизора виртуальной машины. Допустим только точный ввод;
  • Наименование - Наименование гипервизора виртуальной машины. Допустим неполный ввод;
  • Тип - Тип виртуальной машины. Допустим неполный ввод;
  • IPv4 адрес - IPv4 адрес виртуальной машины. Допустим только точный ввод;
  • IPv6 адрес - IPv6 адрес виртуальной машины. Допустим только точный ввод;
  • Статус - Статус виртуальной машины. Допустим только точный ввод;
  • Питание - Состояние питания виртуальной машины. Допустим неполный ввод;
  • ID виртуальной машины - Идентификатор виртуальной машины. Допустим только точный ввод;
  • ID образа - Идентификатор образа виртуальной машины. Допустим только точный ввод;
  • Имя образа - Наименование образа виртуальной машины. Допустим только точный ввод;
  • ID типа инстанса - Идентификатор типа виртуальной машины. Допустим только точный ввод;
  • Имя типа инстанса - Наименование типа виртуальной машины. Допустим только точный ввод;
  • Зона доступности - Зона доступности виртуальной машины. Допустим неполный ввод.

Время с момента создания и размер относительно одной выбранной виртуальной машины возможно увидеть при помощи кнопки «Дополнительно».

Также пользователь может просмотреть наиболее детальную информацию о виртуальной машине, перейдя по ссылке имени машины:

Детальная информация о виртуальной машине представлена в нескольких внутренних вкладках.

Вкладка «Обзор»

Выводит подробную информацию о выбранной виртуальной машине:

../../../../../../_images/admin_instances_overview.png

Подробные параметры виртуальной машины

Примечание

Имена групп безопасности и образов, а также подключенных дисков являются ссылками на страницы данных объектов. Это позволяет переходить к необходимой группе безопасности, диску или образу напрямую, минуя процесс поиска и переключения между вкладками.

Вкладка «Лог»

Отображает файл лога выбранной виртуальной машины:

../../../../../../_images/admin_instances_log.png

Записи процесса работы виртуальной машины

Вкладка «Консоль»

Предоставляет доступ к консольному управлению выбранной виртуальной машиной:

../../../../../../_images/admin_instances_console.png

Консоль виртуальной машины

Вкладка «Журнал действий»

Отображает информацию об истории операций над виртуальной машиной:

../../../../../../_images/admin_instances_action_log.png

Журнал действий над виртуальной машиной

Списком представлена следующая информация:
Наименование поля Описание
ID запроса Идентификатор запроса.
Родительский запрос Идентификатор запроса, который является родительским по отношению к данному, например, если действие произведено по запросу из VDI клиента или планировщика. Если действие выполняется по запросу из Dashboard, то родительский запрос отсутствует.
Действие Наименование действия.
Время начала Дата и время начала выполнения задачи в формате: дд.мм.гггг, чч.мм.сс.
Пользователь Имя пользователя, инициировавшего действие.
Результат

Результат выполнения действия. Возможные значения:

  • успешно;
  • с ошибкой;
  • неизвестно.
Подробности Подробное описание результата. Также если действие было совершено в процессе выполнения запланированной задачи, то указывается идентификатор задачи.

Для всех отображающихся полей доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Фильтрация производится по всем полям, кроме «Время начала».

Вкладка «Запланированные задачи»

Отображает информацию о запланированных и выполненных задачах:

../../../../../../_images/admin_instances_scheduled_tasks.png

Список запланированных задач

Списком представлена следующая информация:
Наименование поля Описание
ID Идентификатор задачи.
Имя задачи Наименование задачи
Действие Наименование действия.
Тип Тип задачи.
Статус последнего запуска Состояние выполнения задачи.
Дата и время создания Дата создания задачи.
Время начала Время начала выполнения задачи.

Для списка запланированных задач доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Фильтрация производится по следующим параметрам:

  • ID - Идентификационный номер задачи. Допустим неполный ввод;
  • Имя задачи - Наименование задачи. Допустим неполный ввод имени;
  • Действие - Наименование действия. Допустим неполный ввод;
  • Тип - Тип выполнения задачи. Допустим только точный ввод;
  • Статус последнего запуска - Состояние выполнения задачи. Допустим неполный ввод.

На странице также можете просмотреть детальную информацию о каждой задаче. Подробнее все действия над задачами описаны в разделе «Запланированные задачи».

Вкладка «Метрики»

Отображает данные о производительности выбранной виртуальной машины. Представленные на странице метрики кликабельны, что позволяет детально просмотреть каждый график:

../../../../../../_images/admin_instances_metrics.png

Отображение статистики производительности виртуальной машины

Также каждый из графиков кликабелен, благодаря чему можно максимально увеличить и просмотреть каждый из параметров виртуальной машины:

../../../../../../_images/admin_instances_metrics_details.png

График использования ЦП и ОЗУ

По умолчанию собираются метрики только по:

  • проценту использования центрального процессора;
  • проценту использования оперативной памяти.

Существует возможность настройки вывода и других метрик. Перейдите во вкладку «ТИОНИКС/Метрики» и воспользуйтесь функцией «Настройки».

Вкладка «Шаблоны Bareos»

Отображает шаблоны системы резервного копирования Bareos:

../../../../../../_images/admin_instances_bareos_templates.png

Список шаблонов системы резервного копирования Bareos

Для списка шаблонов доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Фильтрация производится по всем полям.

Управление шаблонами системы резервного копирования Bareos доступно во вкладке «ТИОНИКС/Метрики» функцией «Управление шаблонами».

Для виртуальной машины в зависимости от статуса доступны следующие действия:
N Действие Описание
1 Архивировать машину Архивирование выбранной машины. Статус машины изменится с «Активна» на «Архивирована».
2 Возобновить машину Возобновление работы виртуальной машины. Статус машины изменится с «Приостановлена» на «Активна».
3 Выключить машину Выключение выбранной машины. Статус машины изменится с «Активна» на «Отключена».
4 Дополнительно Просмотр дополнительной информации о виртуальной машине.
5 Жесткая перезагрузка машины Жесткая перезагрузка виртуальной машины.
6 Живая миграция машины Перенос виртуальной машины в состоянии «Активна» на определенный пользователем вычислительный узел.
7 Запланировать действие Выполнение выбранного действия над виртуальной машиной в заданный момент времени. Также есть возможность повторять действие через определенный промежуток времени. Планирование возможно только при наличии доступных действий.
8 Запустить машину Запуск выбранной машины. Статус машины изменится с «Отключена» на «Активна».
9 Клонировать машину Копирование существующей виртуальной машины с возможностью изменения ее параметров.
10 Миграция машины Изменение статуса машины с «Активна» на «Отключена», перенос на определенный пользователем вычислительный узел и смена статуса на «Активна».
11 Мягкая перезагрузка машины Перезагрузка виртуальной машины.
12 Отсоединить Удаление связи шаблона системы резервного копирования Bareos с виртуальной машиной
13 Открыть консоль Запуск консоли виртуальной машины.
14 Подтвердить изменение типа/миграции Подтверждение процесса миграции виртуальной машины.
15 Посмотреть лог Просмотр журнала логирования виртуальной машины.
16 Поставить на паузу машину Приостановление работы виртуальной машины. Статус машины изменится с «Активна» на «На паузе».
17 Приостановить машину Остановка работы виртуальной машины. Статус машины изменится с «Активна» на «Приостановлена».
18 Показать статистику Отображение статистики работы выбранной виртуальной машины.
19 Разархивировать машину Разархивирование выбранной машины. Статус машины изменится с «Архивирована» на «Активна».
20 Редактировать машину Изменение имени, описания и групп безопасности виртуальной машины.
21 Снять с паузы машину Снятие с паузы виртуальной машины. Статус машины изменится с «На паузе» на «Активна».
22 Создать образ Создание образа виртуальной машины.
23 Создать снимок Создание снимка виртуальной машины, который сохраняет состояние и данные машины на момент создания.
24 Удалить машину Удаление виртуальной машины. При удалении, вместе с машиной удаляются и все запланированные над ней задачи.

Перечисленные действия доступны для выполнения относительно одной выбранной виртуальной машины – выбором нужного действия в поле Действия соответствующей записи в списке машин:

../../../../../../_images/admin_instances_action.png

Индивидуальные действия над виртуальной машиной

Также действия можно запустить в отношении группы предварительно выбранных виртуальных машин. Для этого необходимо отметить нужные машины и выбрать групповое действие:

../../../../../../_images/admin_instances_group_action.png

Групповые действия над виртуальными машинами

Кроме этого действия над виртуальной машиной или группой машин можно запланировать для выполнения в определенный момент времени.

Для планирования действия в отношении одной виртуальной машины необходимо выбрать в списке действий «Запланировать действие».

../../../../../../_images/admin_instances_scheduling.png

Планирование в отношении одной виртуальной машины

Для планирования задания для группы виртуальных машин необходимо выбрать нужные машины и выбрать групповое действие «Запланировать действие».

../../../../../../_images/admin_instances_group_scheduling.png

Планирование над группой машин

Особенности работы c виртуальными машинами

Создание снимка виртуальной машины

Доступно как в общем списке, так и во вкладках с детальной информацией. После вызова действия Вам будет предложено задать имя снимка, поле необязательно к заполнению и при пустом значении сгенерируется автоматически.

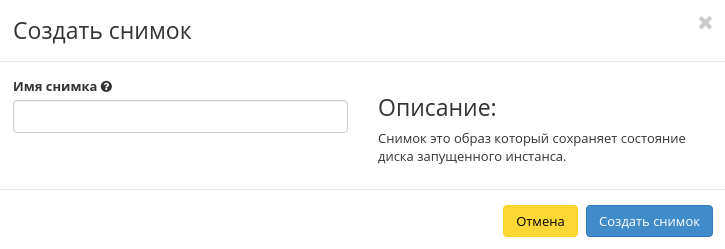

../../../../../../_images/admin_instances_create_snapshot.png

Окно создания снимка

Созданный снимок отображается во вкладке «Образы» со статусом «Активный».

Создание образа виртуальной машины

Доступно в общем списке и во вкладках с детальной информацией. После вызова действия дождитесь сообщения об успешном создании образа:

../../../../../../_images/admin_instances_create_image.png

Сообщение об успешном создании образа виртуальной машины

Образу автоматически присваивается имя - <имя машины>_ГГ-ММ-ДД_ЧЧ-ММ-СС.

Созданный образ отображается во вкладке «Образы» со статусом «Активный».

Миграция виртуальной машины

Доступно в общем списке всех машин. После вызова действия в открывшемся окне подтверждаем миграцию виртуальной машины:

../../../../../../_images/admin_instances_migrate_instance.png

Окно подтверждения миграции

При подтверждении машина будет перенесена на свободный узел.

Живая миграция виртуальной машины

Доступно в общем списке всех машин. После вызова действия в открывшемся окне выбираем параметры миграции:

../../../../../../_images/admin_instances_live_migrate_instance.png

Окно запуска миграции виртуальной машины

При подтверждении машина будет перенесена на выбранный узел.

Дополнительная информация о виртуальной машине

Функция позволяет просмотреть дополнительную информацию выбранной машины. Доступна в общем списке всех машин. После вызова действия в открывшемся окне отображаются дополнительные параметры без возможности редактирования:

../../../../../../_images/admin_instance_extra_information.png

Дополнительная информация о виртуальной машине

Окно несет информативный характер без возможности изменения показателей. Завершаем просмотр кнопкой «Закрыть».

Редактирование виртуальной машины

Функция позволяет редактировать параметры выбранной машины. Доступна в общем списке всех машин. После вызова действия в открывшемся окне задаем необходимые параметры:

../../../../../../_images/admin_edit_instance.png

Окно изменения данных машины

Завершаем процедуру кнопкой подтверждения.

Клонирование виртуальной машины

Функция позволяет создать копию существующей виртуальной машины. Доступна в общем списке всех машин. После вызова действия в открывшемся окне задаем необходимые параметры:

../../../../../../_images/admin_instances_clone_instance.png

Окно клонирования машины

Окно идентично форме создания машины и уже содержит все параметры клонируемой виртуальной машины. Все параметры изменяемы. Имя по умолчанию изменяется и имеет вид: «Clone of <имя клонируемой машины».

Важно

При клонировании машины наследуются метаданные Direct SCSI.

Завершаем процедуру кнопкой «Клонировать виртуальную машину».

Отсоединение шаблона Bareos

Функция предназначена для удаления связи шаблона системы резервного копирования Bareos с виртуальной машиной. Доступна только во внутренней вкладке «Шаблоны Bareos». Для удаления связи выберите необходимый шаблон и вызовите действие «Отсоединить»:

../../../../../../_images/admin_confirm_unassign_bareos_templates.png

Окно отсоединения шаблона Bareos

Подтвердите процедуру кнопкой «Отсоединить». После удаления связи шаблон не удаляется и остается в разделе «TIONIX» во вкладке «Шаблоны Bareos».

Планирование действий над виртуальной машиной

Примечание

Доступно как в общем списке, так и во вкладках с детальной информацией.

  1. Выберите необходимую виртуальную машину и вызовите действие:

    ../../../../../../_images/admin_schedule_instances.png

    Календарь планируемого действия

    В открывшемся мастер окне выберите дату. Подсвеченные дни указывают на наличие запланированных действий над данным объектом на дату, а синие метки об их количестве.

    Ознакомиться подробнее с перечнем задач машины можете в раскрывающемся списке:

    ../../../../../../_images/admin_schedule_window_for_instance_details.png

    Календарь планируемого действия

  2. Для перехода к следующему шагу в поле выбранной даты нажмите на пустую область или число. В первом случае Вы будете перенаправлены в окно создания задачи. При нажатии на число Вам будет сразу предложено выбрать время действия:

    ../../../../../../_images/admin_schedule_window_for_instance_time.png

    Календарь планируемого действия

  3. Укажите остальные параметры планируемого действия, которые содержат внутренние вкладки мастер окна:

    ../../../../../../_images/admin_schedule_window_for_instances.png

    Окно создания задачи

    Разберем их содержание более подробно:

    Выберите действие:

    • Имя задачи - имя запланированного действия, при пустом значении генерируется автоматически;

    • Действие - список доступных действий над виртуальной машиной.

      Подробнее с описанием доступных действий можно ознакомиться в соответствующем разделе документации.

    Учетные данные пользователя:

    • Имя пользователя - логин пользователя, планирующего действие;
    • Пароль - пароль пользователя, планирующего действие;
    • Проект - рабочий проект пользователя, планирующего действие.

    Подробности:

    • Тип - тип задачи. Различаются:
      • Разовая задача;
      • Повторяющаяся задача.
    • Повторять - значения для интервала выполнения задачи. Доступные:
      • Дни;
      • Часы;
      • Минуты;
      • Рабочие дни (С понедельника по пятницу);
      • Дни недели;
      • Год.
    • Повторять с интервалом - интервал выполнения задачи;
    • Дата начала - дата начала выполнения задачи в формате дд.мм.гггг;
    • Время начала - время начала выполнения задачи в формате чч.мм;
    • Часовой пояс - часовой пояс, согласно которому указано время выполнения задачи;
    • Окончание - условия прекращения выполнения задачи. Различаются:
      • Никогда - при выборе флага задача становится бессрочной;
      • Максимальное количество повторений - ограничение количества выполнения задачи;
      • Дата - предельная дата для выполнения задачи, задается в формате дд.мм.гггг.

    Завершите процедуру кнопкой подтверждения.

Примечание

Для возврата на страницу с календарем и изменения даты воспользуйтесь кнопкой "Отмена".

Созданная задача отображается во вкладке «Запланированные задачи» со статусом «Активна».

Сброс состояния виртуальной машины

При возникновении ошибки в работе виртуальной машины доступна функция сброса состояния и возобновления ее штатной работы. После вызова действия в открывшемся окне подтвердите процедуру, при необходимости выберите флаг "Перезагрузить".

../../../../../../_images/admin_reset_state.png

Окно сброса состояния машины

Примечание

При выполнении действия с флагом "Перезагрузить" произойдет жесткая перезагрузка виртуальной машины.

По завершении процедуры сброса состояния, виртуальной машине может понадобиться время на окончательную настройку всех параметров. В конечном итоге машина отображается со статусом «Активна».

Групповое редактирование виртуальных машин

Функция доступна на верхней панели в общем списке всех машин. Выберите необходимые и вызовите действие «Редактировать машины». В открывшемся окне задайте параметры для выбранных машин:

../../../../../../_images/admin_edit_instances.png

Окно изменения параметров группы машин

Примечание

При выборе виртуальных машин из разных проектов, для редактирования будут доступны поля только с общей информацией.

Завершите процедуру кнопкой подтверждения.

Жесткая перезагрузка виртуальной машины

Доступна в общем списке всех машин. После вызова действия в открывшемся окне подтвердите свой выбор:

../../../../../../_images/admin_hard_reboot_instance.png

Окно подтверждения жесткой перезагрузки

После успешной перезагрузки машина отобразится в общем списке.

Все доступные действия, не указанные выше, выполняются в своих мастер окнах с подсказками или имеют простоту в управлении, не нуждающуюся в описании.
