Вкладка «Диски»

Отображает информацию по состоянию ресурсов памяти.

../../../../../../_images/project_volumes.png

Список дисков

Вкладка «Диски» содержит следующую информацию:
Наименование поля Описание
Имя Имя диска, присваивается пользователем при создании. Также изменяется в общем списке и является ссылкой для перехода к детальной информации о конкретном диске.
Описание Краткая информация о диске. Поле не является обязательным, заполняется при создании диска и изменяется в общем списке.
Размер Отображается информация об объеме ресурса диска.
Статус

Отображает состояние диска. Допустимые значения:

  • Восстановление из резервной копии - диск в процессе восстановления из резервной копии, действия над диском ограничены;
  • Выгрузка в образ - диск в процессе выгрузки образа, действия над диском ограничены;
  • Доступен - диск не используется, возможны все доступные действия;
  • Загрузка образа - диск в процессе загрузки образа, действия над диском ограничены;
  • Зарезервирован - диск зарезервирован для подключения или архивирования, действия над диском ограничены;
  • Зеркалирование - диск в процессе зеркалирования, действия над диском ограничены;
  • Изменение типа диска - диск в процессе изменения типа, действия над диском ограничены;
  • Используется - диск подключен к одной или нескольким виртуальным машинам, действия над диском ограничены;
  • Миграция LV - диск в процессе миграции логического тома на новый физический том, действия над диском ограничены;
  • Миграция - диск в процессе миграции, действия над диском ограничены;
  • Обслуживание - диск заблокирован, подготовка к процессу миграции, действия над диском ограничены;
  • Ожидание передачи - диск в процессе ожидания передачи, действия над диском ограничены;
  • Отключение - происходит процесс отключения диска от виртуальной машины, действия над диском ограничены;
  • Ошибка - ошибка при работе диска, действия над диском ограничены;
  • Ошибка восстановления - приостановка процесса восстановления из резервной копии, действия над диском ограничены;
  • Ошибка при расширении - приостановка процесса изменения объема диска, действия над диском ограничены;
  • Ошибка создания резервной копии - приостановка процесса создания резервной копии, действия над диском ограничены;
  • Ошибка удаления - приостановка процесса удаления диска, действия над диском ограничены;
  • Ошибка управления - приостановка процесса управления диском, действия над диском ограничены;
  • Подключение - происходит процесс подключение диска к виртуальной машине, действия над диском ограничены;
  • Расширение - диск в процессе изменения объема, действия над диском ограничены;
  • Создание - диск в процессе создания, действия над диском ограничены;
  • Создание резервной копии - диск в процессе создания резервной копии, действия над диском ограничены;
  • Удаление - процесс удаления диска, действия над диском ограничены.
Группа Группа, в которую включен диск.
Тип Тип диска.
Подключено к Отображает информацию о виртуальной машине и точке монтирования, к которой подключен данный диск. При нажатии на имя машины осуществится переход во вкладку подробной информации виртуальной машины.
Зона доступности Определяется зона доступности, т.е. логическая группа, в которой будет находиться диск.
Загрузочный Флаг отображает возможность загрузки диска при запуске виртуальной машины, к которой подключен диск. Изменяется в общем списке.
Зашифрованный Флаг отображает, зашифрован ли диск. При нажатии на флаг в новом окне отобразится подробная информация.

Для списка дисков доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Инструмент фильтрации же работает по наименованию любого из полей, допустим неполный ввод имени.

Также пользователь может просмотреть детальную информацию о диске, перейдя по ссылке имени диска. Детальная информация представлена в нескольких внутренних вкладках:

Вкладка «Обзор»

Отображает подробную информацию о выбранном диске:

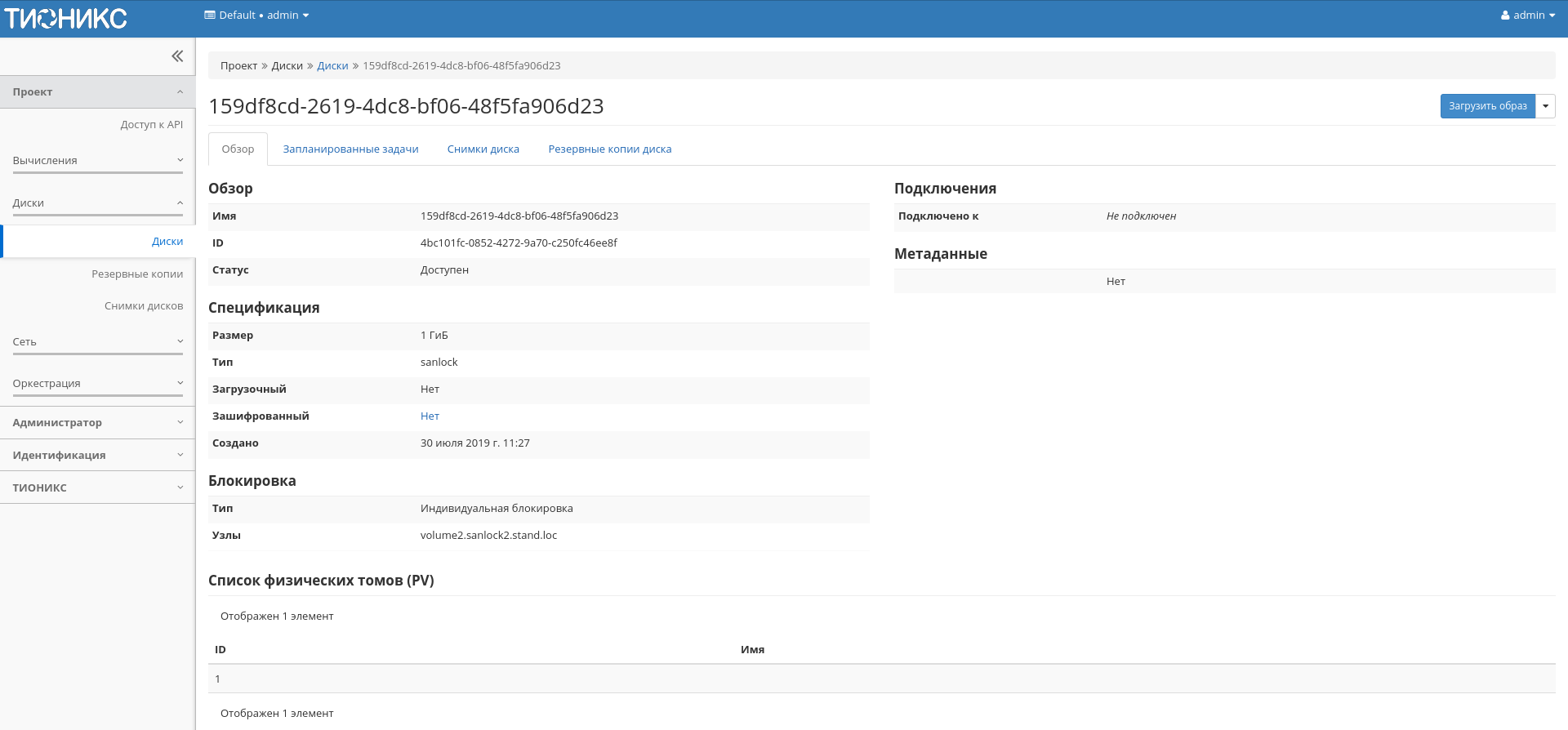

../../../../../../_images/project_volumes_overview.png

Подробные параметры диска

На странице выводится:

  • Общая информация - имя, идентификатор и статус диска;
  • Подключения - перечень виртуальных машин, к которым подключен диск;
  • Метаданные - перечень метаданных диска;
  • Спецификация - подробная характеристика диска;
  • Блокировка - отображается при наличии у диска общей или индивидуальной блокировки, и указывает узел или список узлов, на которых установлена блокировка диска;
  • Список физических томов - перечень физических томов, на которых расположен логический том.

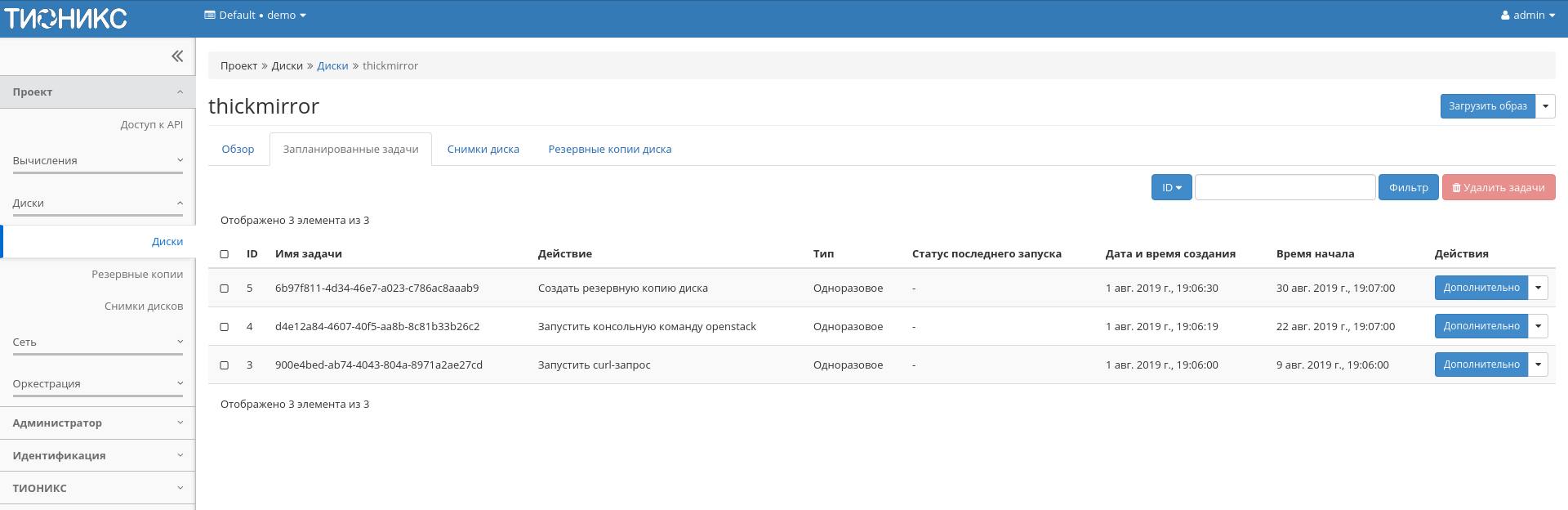

Вкладка «Запланированные задачи»

Отображает информацию о запланированных задачах:

../../../../../../_images/project_volumes_scheduled_tasks.png

Список запланированных задач

Для списка запланированных задач доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Фильтрация производится по следующим параметрам:

  • ID - Идентификационный номер задачи. Допустим неполный ввод;
  • Имя задачи - Наименование задачи. Допустим неполный ввод имени;
  • Действие - Наименование действия. Допустим неполный ввод;
  • Тип - Тип выполнения задачи. Допустим только точный ввод;
  • Статус последнего запуска - Состояние выполнения задачи. Допустим неполный ввод.

На странице также можете посмотреть детальную информацию по каждой задаче при помощи кнопки «Дополнительно» или повторить задачу одноименным действием. Повторение задачи недоступно для пользователя с правами user. Подробнее все действия описаны во вкладке «Запланированные задачи».

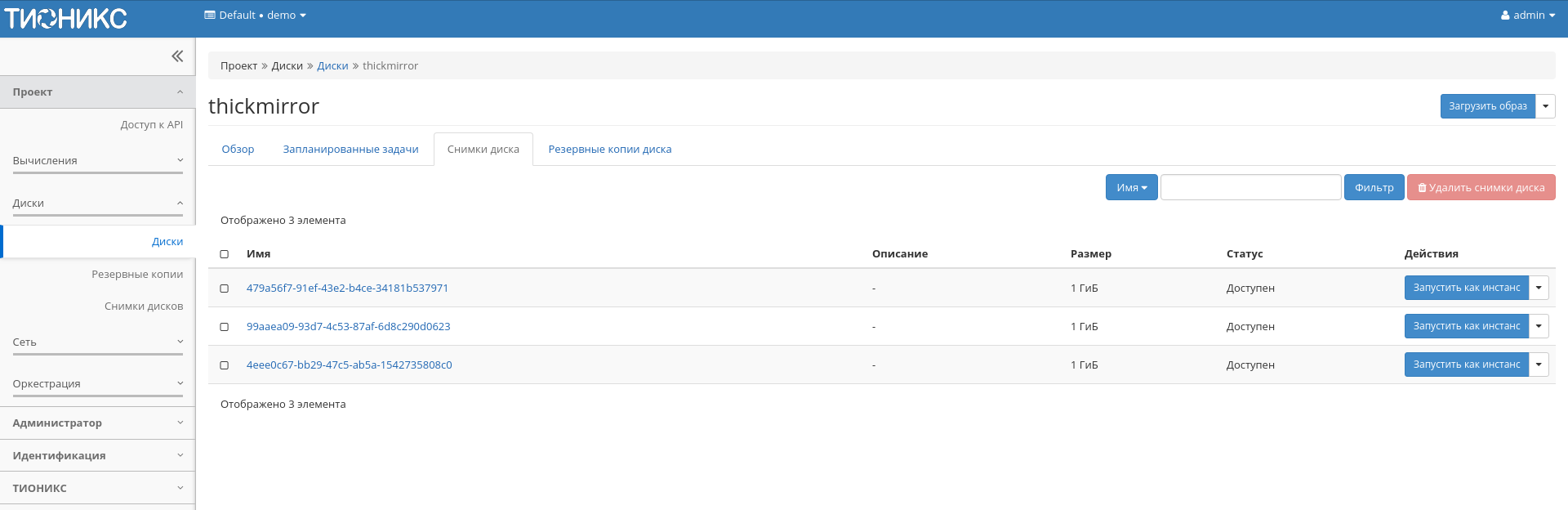

Вкладка «Снимки диска»

Отображает перечень снимков диска:

../../../../../../_images/project_volumes_volume_snapshots.png

Список снимков диска

Списком представлена следующая информация:
Наименование поля Описание
Имя Имя снимка может быть задано пользователем произвольно. Также является ссылкой для перехода к детальной информации выбранного снимка диска.
Описание Краткая информация о снимке. Поле не является обязательным, заполняется при создании снимка. Пользователь может изменить поле, воспользовавшись командой Редактирование снимка.
Размер Отображается информация об объеме ресурса снимка диска.
Статус

Отображает информацию о состоянии снимка диска. Различаются:

  • Создание: снимок диска в процессе создания, действия над диском ограничены;
  • Доступен: снимок диска не используется, возможны все доступные действия.
Снимки групп Наименование группы снимков диска.

Для списка снимков дисков доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Инструмент фильтрации же работает по наименованию любого из полей, допустим неполный ввод имени.

Для снимков дисков в зависимости от статуса доступны следующие действия:
N Действие Описание
1 Запустить как инстанс Создание машины из выбранного снимка с заданными параметрами.
2 Редактировать снимок Изменения названия и описания снимка.
3 Создать диск Добавление диска с определенными параметрами.
4 Удалить снимок диска Удаление снимка диска.

Вкладка «Резервные копии диска»

Отображает перечень резервных копий диска:

../../../../../../_images/project_volumes_volume_backup.png

Список резервных копий диска

Списком представлена следующая информация:
Наименование поля Описание
Имя Имя резервной копии диска может быть задано пользователем произвольно. Также является ссылкой для перехода к детальной информации выбранной резервной копии диска.
Описание Краткое описание диска.
Размер Размер диска.
Статус Состояние диска.

Для списка резервных копий доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Инструмент фильтрации же работает по наименованию любого из полей, допустим неполный ввод имени.

В зависимости от статуса над резервными копиями доступны следующие действия:
N Действие Описание
1 Восстановить из резервной копии Восстановление данных, доступно как с конкретным диском, так и с созданием нового.
2 Удалить резервную копию Удаление резервной копии диска.

Вкладка «Сообщения»

../../../../../../_images/project_volumes_messages.png

Список сообщений

Для списка сообщений доступны инструменты сортировки. Поля сортируются по возрастанию и убыванию.

Для дисков в зависимости от статуса доступны следующие действия:
N Действие Описание
1 Создать диск Добавление диска с определенными параметрами.
2 Загрузить образ Создание образа диска. Происходит загрузка диска в службу образов как образ. Позволяет впоследствии запускать созданный образ диска как виртуальную машину.
3 Запланировать действие Выполнение выбранного действия над диском в заданный момент времени. Также есть возможность повторять действие через определенный промежуток времени. Планирование возможно только при наличии доступных действий.
4 Запустить как виртуальную машину Запуск виртуальной машины из выбранного диска.
5 Изменить тип диска Изменение типа диска.
6 Миграция LV Перенос логического тома с текущего физического диска на выбранный.
7 Обновить метаданные Управление метаданными диска.
8 Принять передачу Действие доступно на верхней панели. Позволяет принять ранее созданную передачу для необходимого проекта. Для принятия передачи необходимо получить ID передачи и ключ авторизации от проекта-донора.
9 Расширить диск Изменение размера диска.
10 Редактировать диск Редактирование общих параметров диска таких, как: название, описание и флаг «Загрузочный».
11 Сделать зеркалированный диск Конвертация диска из стандартного в зеркалированный. Недоступно для дисков с флагом «Тонкий том».
12 Сделать стандартный диск Конвертация диска из зеркалированного в стандартный. Недоступно для дисков с флагом «Тонкий том».
13 Создать передачу Перенос диска из одного проекта в другой.
14 Создать резервную копию диска Создание резервной копии диска.
15 Создать снимок Создание моментального снимка памяти виртуальной машины. Снимок диска применяется для создания копии диска и возможности его последующего запуска как виртуальной машины.
16 Удалить диск Удаление диска. Действие невозможно, если существует снимок диска. В этом случае необходимо сначала удалить снимок. При удалении, вместе с диском удаляются и все запланированные над ним задачи.
17 Управление подключениями Подключение к выбранному диску виртуальной машины.

Действия доступны для выполнения относительно одного выбранного диска – выбором нужного действия в поле «Действия» соответствующей записи в списке всех дисков и в окне с подробной информацией о диске.

../../../../../../_images/project_volumes_action.png

Индивидуальные действия над диском

Действия по созданию или передачи диска доступны на верхней панели страницы.

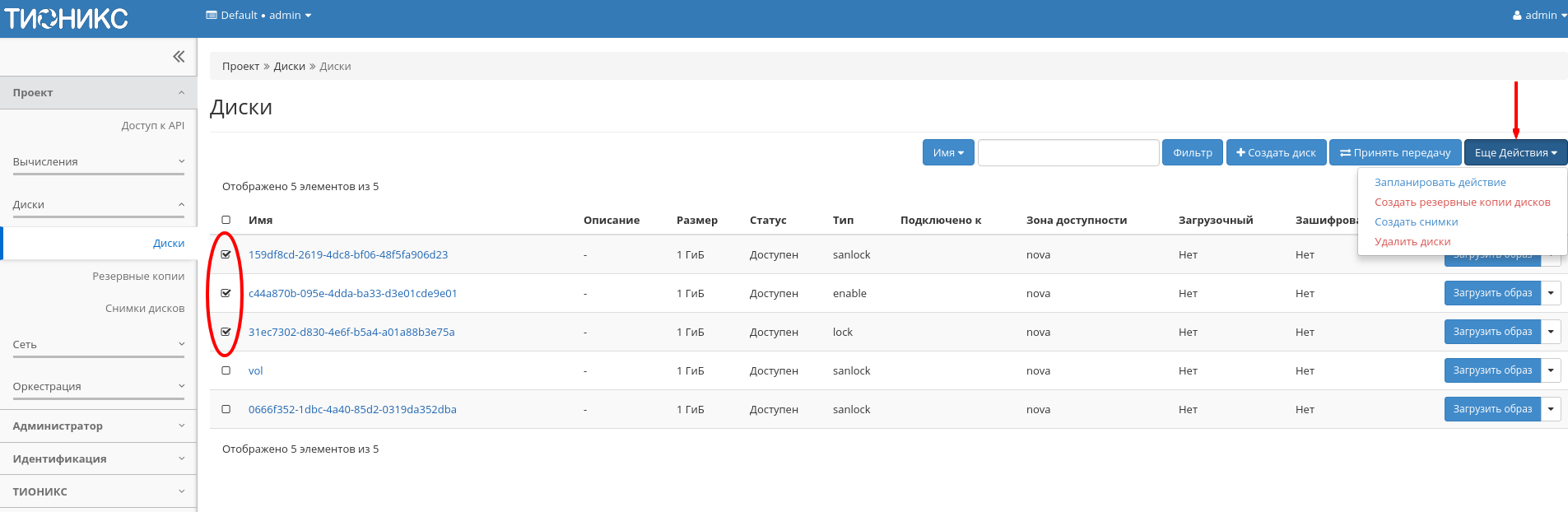

Также действие можно запустить в отношении группы предварительно выбранных дисков. Для этого необходимо отметить необходимые диски и выбрать групповое действие:

../../../../../../_images/project_volumes_group_action.png

Групповые действия над дисками

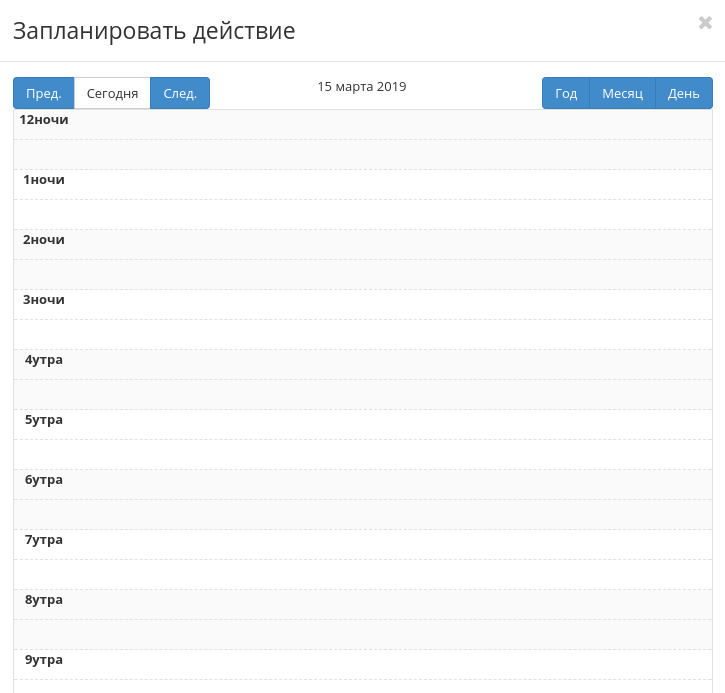

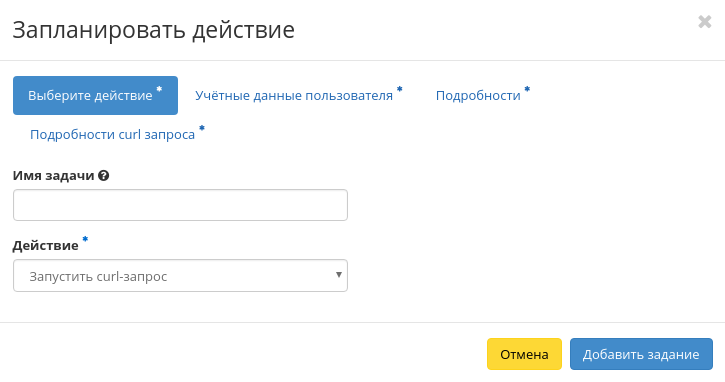

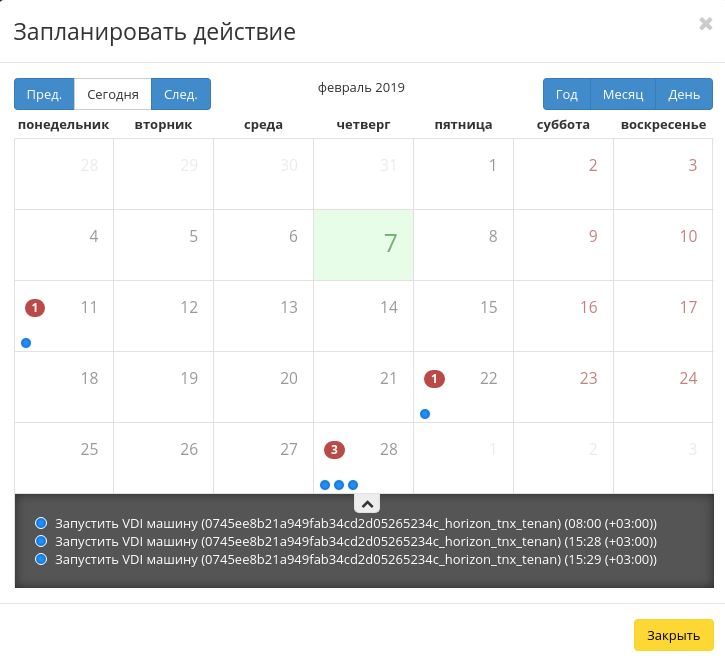

Кроме того, действия над диском или группой дисков можно запланировать для выполнения в определенный момент времени.

Для планирования действия в отношении одного диска необходимо выбрать в списке действий «Запланировать действие»:

../../../../../../_images/project_volumes_scheduling.png

Планирование в отношении одного диска

При планировании задания для группы дисков необходимо отметить необходимые диски и выбрать групповое действие «Запланировать действие»:

../../../../../../_images/project_volumes_group_scheduling.png

Планирование над группой дисков

Особенности работы c дисками

Создание диска

В общем списке всех дисков на панели управления кнопкой «Создать диск» открываем мастер создания диска:

../../../../../../_images/project_create_volume.png

Окно создания диска

В открывшемся окне указываем:

  • Имя диска - необязательное поле, при пустом значении имя генерируется автоматически;
  • Описание - необязательный параметр;
  • Источник диска - выбор типа источника загрузки;
  • Тип - выбор готового шаблона диска. Редактирование типа описано во вкладке «Типы дисков»;
  • Размер - объем памяти диска в гигабайтах;
  • Зона доступности - выбор осуществляется исходя из потребности в тех или иных ресурсах;
  • Группа - Группа, к которой будет относится новый диск;
  • Флаг «Тонкий том» - при выборе флага задействуется технология «Thin provisioning», которая позволяет использовать свободное пространство диска для других нужд проекта.

Следуйте указаниям на страницах мастера, выбирая параметры, исходя из количества доступных ресурсов. Завершаем процедуру создания кнопкой «Создать диск». После чего корректно созданный диск отобразится в общем списке. В противном случае система вернет Вас в окно мастера с указанием причин невозможности его создания.

По завершении успешной процедуры создания, диску может понадобиться время на окончательную настройку всех параметров. В конечном итоге диск отображается со статусом «Доступен».

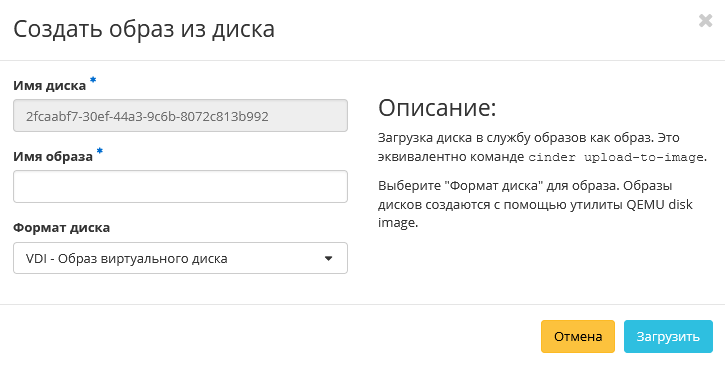

Создание образа диска

Функция позволяет загрузить диск в службу образов как образ. Доступно как в общем списке, так и во вкладках с детальной информацией. После вызова действия в открывшемся окне задаем имя и формат образа.

../../../../../../_images/project_upload_volume_to_image.png

Окно создания образа диска

Созданный образ отображается во вкладке «Образы» со статусом «Активный».

Создание снимка диска

Доступно как в общем списке, так и во вкладках с детальной информацией. После вызова действия Вам будет предложено задать имя и описание снимка, поля необязательны к заполнению. При пустом значении имя сгенерируется автоматически.

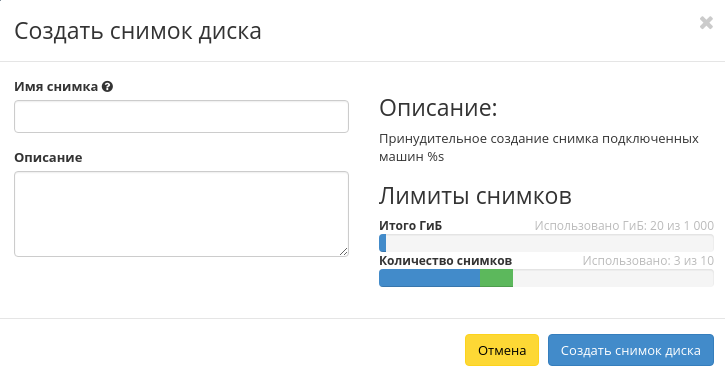

../../../../../../_images/project_create_volume_snapshot.png

Окно создания снимка диска

Подтвердите создание снимка, после чего снимок отобразится во вкладке «Снимки дисков» со статусом «Доступен».

Запуск виртуальной машины из диска

Функция доступна в общем списке дисков. Позволяет создать виртуальную машину, используя выбранный диск. Подробнее процедура создания описана на странице «Создание виртуальной машины».

Миграция LV

Предоставляет возможность переноса данных логического тома в активной системе с текущего физического тома на выбранный. Данная функция доступна в индивидуальных действиях диска. Выберите необходимый диск и вызовите «Миграция LV»:

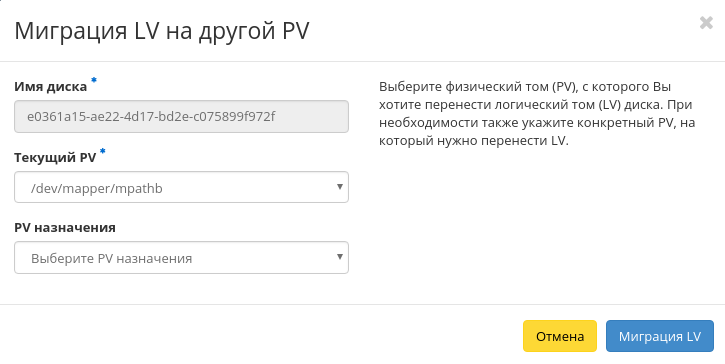

../../../../../../_images/project_migrate_lv.png

Окно миграции логического диска

Выберите физический диск из списка доступных для переноса и нажмите «Миграция LV».

Важно

Указание физического диска для переноса необязательно. В этом случае перенос осуществится на автоматически выбранный.

Конвертация в зеркалированный диск

Примечание

Недоступно для дисков с флагом «Тонкий том».

Функция позволяет конвертировать стандартный диск в зеркалированный. Технология зеркалирования позволяет защитить данные в случае возможного выхода из строя физического диска, путем сохранения нескольких копий файлов. Этот тип удобен для защиты важных данных в случае возможных сбоев аппаратного обеспечения. Данная функция доступна в индивидуальных действиях диска. Выберите необходимый диск и вызовите «Сделать зеркалированный диск»:

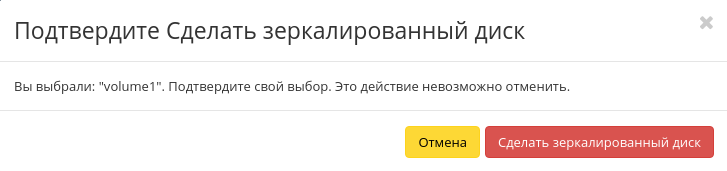

../../../../../../_images/project_make_mirrored_volume.png

Окно подтверждения конвертации в зеркалированный диск

После подтверждения диск будет конвертирован в зеркалированный. Посмотреть тип логического диска можно на странице с детальной информацией, во вкладке «Обзор».

Конвертация в стандартный диск

Примечание

Недоступно для дисков с флагом «Тонкий том».

Функция позволяет конвертировать зеркалированный диск в стандартный. Доступна в индивидуальных действиях диска. Выберите необходимый диск и вызовите «Сделать стандартный диск»:

../../../../../../_images/project_make_standart_volume.png

Окно подтверждения конвертации в стандартный диск

После подтверждения диск будет конвертирован в стандартный. Посмотреть тип логического диска можно на странице с детальной информацией, во вкладке «Обзор».

Изменение типа диска

Функция позволяет редактировать тип и миграционную политику выбранного диска. Доступна в общем списке всех дисков. После вызова действия в открывшемся окне задаем необходимые параметры:

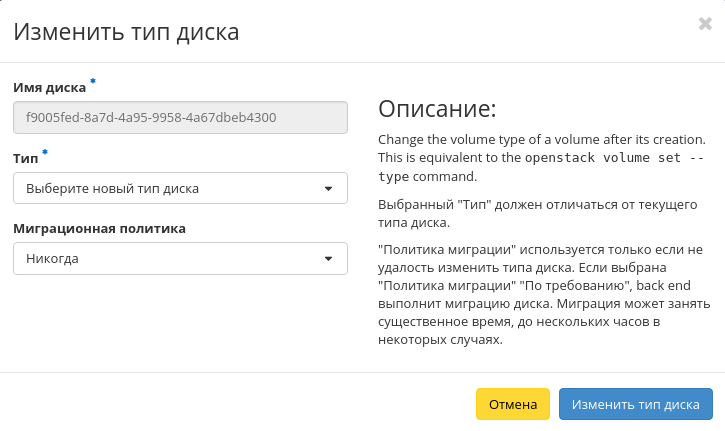

../../../../../../_images/project_change_volume_type.png

Окно изменения типа диска

Завершаем процедуру кнопкой подтверждения.

Расширение диска

Функция позволяет изменять размер выбранного диска в пределах выделенной квоты на проект. Изменять размер можно как у не подключенного к виртуальной машине диска со статусом «Доступен», так и у подключенного со статусом «Используется». Доступна в общем списке и во вкладке с детальной информацией. После вызова действия в открывшемся окне задаем необходимый размер:

../../../../../../_images/project_extend_volume.png

Окно изменения размера диска

Завершаем процедуру кнопкой подтверждения.

Запуск передачи диска

Диск можно переносить из одного проекта в другой. Функция доступна в общем списке всех дисков. После вызова действия Вам будет предложено задать название передачи диска, поле не обязательно к заполнению и при пустом значении сгенерируется автоматически.

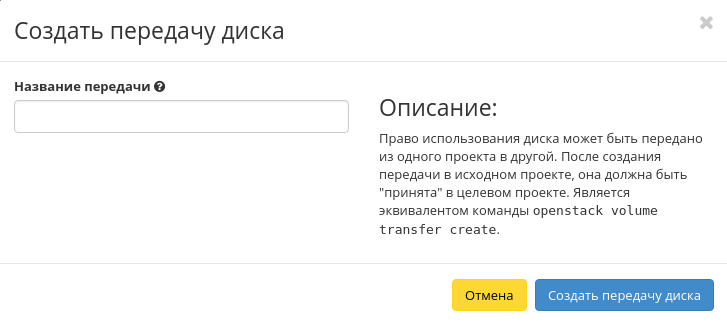

../../../../../../_images/project_create_volume_transfer.png

Окно создания передачи диска

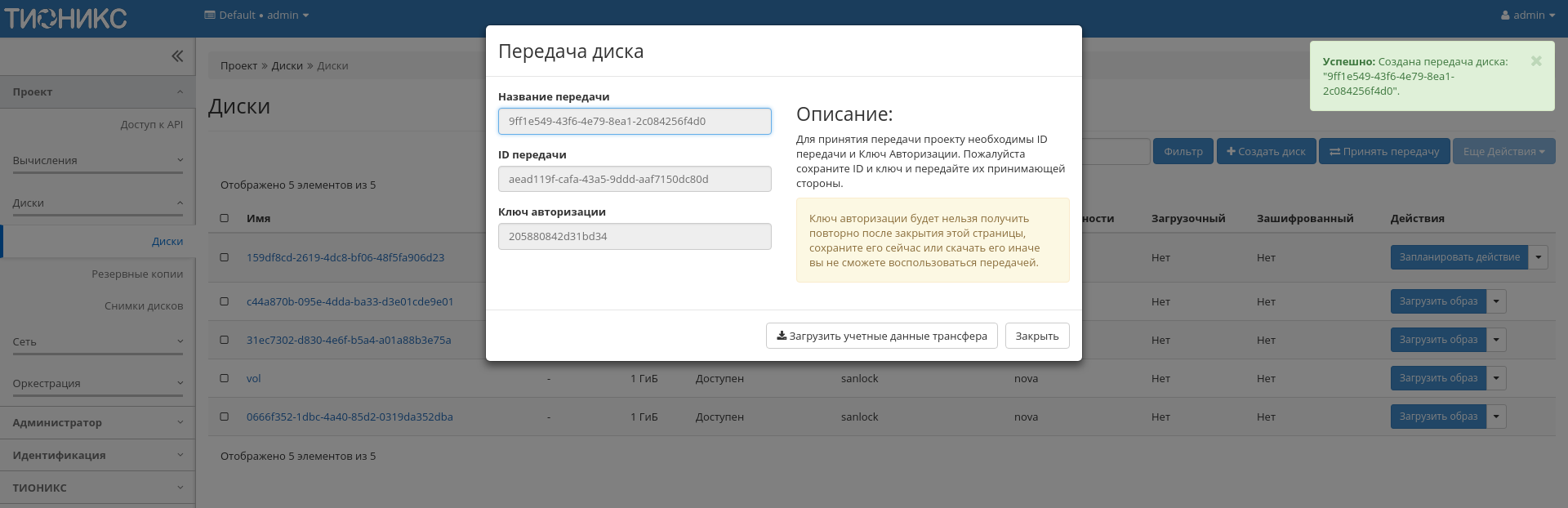

Затем необходимо сохранить ID и ключ авторизации созданной передачи:

../../../../../../_images/project_volume_transfer_details.png

Детали переноса диска

Завершите процедуру кнопкой подтверждения.

Принятие передачи диска

Примечание

Принять передачу диска возможно лишь при наличии ID и ключа авторизации ранее созданной передачи.

Функция доступна на панели управления в общем списке всех дисков. После вызова действия в открывшемся указываем уникальные данные:

../../../../../../_images/project_accept_volume_transfer.png

Окно принятия передачи диска

Такие, как:

  • ID передачи;
  • Ключ авторизации.

Завершаем процедуру кнопкой подтверждения. После чего диск отобразится в общем списке. В противном случае система вернет Вас в окно мастера с указанием причин невозможности принятия передачи диска.

Управление подключением дисков

Функция доступна в общем списке всех дисков. При наличии виртуальных машин в проекте позволяет управлять подключением выбранного диска к виртуальной машине:

../../../../../../_images/project_manage_volume_attachments.png

Окно управления подключением дисков

В списке доступную машину можете выбрать по одному из параметров:

  • Название;
  • IP-адрес;
  • Тип;
  • Статус;
  • Зона;
  • Direct SCSI.

Примечание

При подключении диска к машине с Direct SCSI отправка SCSI команд диску будет производиться напрямую, в обход гипервизора.

По каждому из параметров реализованы инструменты сортировки и фильтрации.

Также в зависимости от типа диска существует возможность подключения диска к нескольким машинам. Настройка типа диска с функцией множественного подключения описана в разделе «Администратор/Диск/Типы дисков».

Подключение необходимой машины происходит при помощи кнопки «↑». Для отключения машины используйте «↓». Завершите процедуру кнопкой подтверждения.

Планирование действий над диском

Примечание

Доступно как в общем списке, так и во вкладках с детальной информацией.

  1. Выберите необходимый диск и вызовите действие:

    ../../../../../../_images/project_schedule_volume.png

    Календарь планируемого действия

    В открывшемся мастер окне выберите дату. Подсвеченные дни указывают на наличие запланированных действий над данным объектом на дату, а синие метки об их количестве.

    Ознакомиться подробнее с перечнем задач диска можете в раскрывающемся списке:

    ../../../../../../_images/project_schedule_window_for_volume_details.png

    Календарь планируемого действия

  2. Для перехода к следующему шагу в поле выбранной даты нажмите на пустую область или число. В первом случае Вы будете перенаправлены в окно создания задачи. При нажатии на число Вам будет сразу предложено выбрать время действия:

    ../../../../../../_images/project_schedule_window_for_volume_time.png

    Календарь планируемого действия

  3. Укажите остальные параметры планируемого действия, которые содержат внутренние вкладки мастер окна:

    ../../../../../../_images/project_schedule_window_for_volume.png

    Окно создания задачи

    Разберем их содержание более подробно:

    Выберите действие:

    • Имя задачи - имя запланированного действия, при пустом значении генерируется автоматически;

    • Действие - список доступных действий над диском:

      • Создать резервную копию диска;
      • Создать снимок.
      • Запустить консольную команду openstack;
      • Запустить curl-запрос.

      Подробнее с описанием доступных действий можно ознакомиться в соответствующем разделе документации.

    Учетные данные пользователя:

    • Имя пользователя - логин пользователя, планирующего действие;
    • Пароль - пароль пользователя, планирующего действие;
    • Проект - рабочий проект пользователя, планирующего действие.

    Подробности:

    • Тип - тип задачи. Различаются:
      • Разовая задача;
      • Повторяющаяся задача.
    • Повторять - значения для интервала выполнения задачи. Доступные:
      • Дни;
      • Часы;
      • Минуты;
      • Рабочие дни (с понедельника по пятницу);
      • Дни недели;
      • Год.
    • Повторять с интервалом - интервал выполнения задачи;
    • Дата начала - дата начала выполнения задачи в формате дд.мм.гггг;
    • Время начала - время начала выполнения задачи в формате чч.мм;
    • Часовой пояс - часовой пояс, согласно которому указано время выполнения задачи;
    • Окончание - условия прекращения выполнения задачи. Различаются:
      • Никогда - при выборе флага задача становится бессрочной;
      • Максимальное количество повторений - ограничение количества выполнения задачи;
      • Дата - предельная дата для выполнения задачи, задается в формате дд.мм.гггг.

    Завершите процедуру кнопкой подтверждения.

Примечание

Для возврата на страницу с календарем и изменения даты воспользуйтесь кнопкой "Отмена".

Созданная задача отображается во вкладке «Запланированные задачи» со статусом «Активна».

Все доступные действия, не указанные выше, выполняются в своих мастер окнах с подсказками или имеют простоту в управлении, не нуждающуюся в описании.
